锌合金钝化，成膜本色且中性盐雾比较高的工艺方法
点击次数：2035
发布时间：2022-04-17

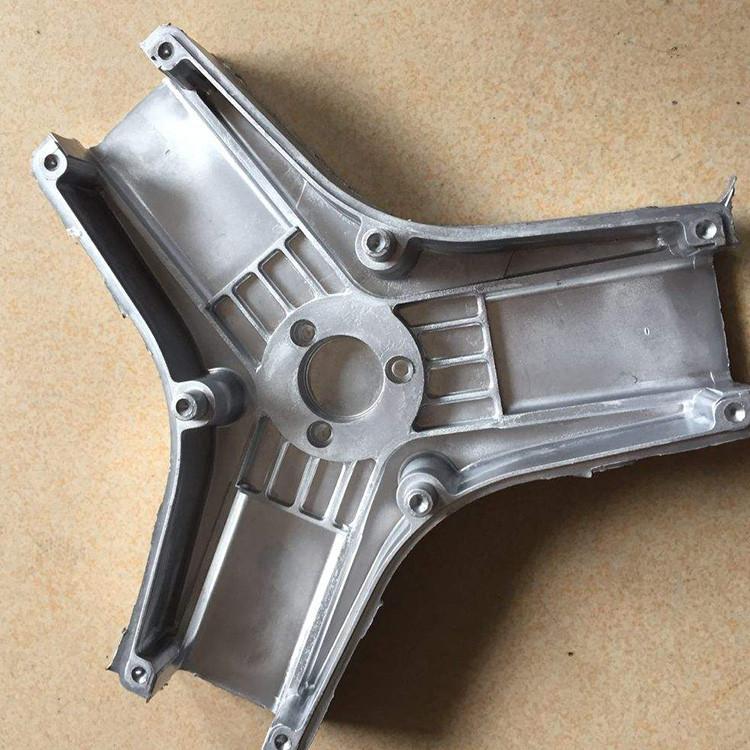

锌合金钝化，要把成膜颜色做成本色，难度是比较大的；而要达到本色、高的盐雾更是难上加难，本文分享一个可以将锌合金钝化为本色，中性盐雾高于96小时以上的工艺方法。
要做到成膜本色，中性盐雾高，第一步是选择好工艺方法，按照我们的工艺经验，成膜本色，基本工艺可以选择：除油-水洗-钝化-水洗-烘干的工艺路线，这是比较简化的工艺路线，工艺中剔除了活化工序，避免成膜蓝色。
第二步是选择耐腐蚀性比较好的锌合金钝化剂，盐雾96小时以上的本色钝化，我们使用的是SY-40201X，该种钝化剂耐腐蚀性相当好，如果成膜蓝色，盐雾可以达到几百小时。第三步是控制好参数，根据我们的经验，成膜本色、高盐雾，除油时间要尽可能的短，工件最好是机械抛光处理，如喷砂、抛丸等，除油时间可以不需太长时间；以SY-40201X为，钝化的基本参数是：使用浓度20%，使用温度是室温，浸泡时间是5-7分钟；钝化时间必须有所控制，时间越长，钝化后的颜色与未钝化之前颜色相比，差异越大。浸泡时间越短，颜色与未钝化前颜色差异越小；浸泡时间越长，颜色越明显，但耐腐蚀性越好，需要在颜色与耐腐蚀之间确定一个平衡点。
锌合金钝化，颜色外观要求与耐腐蚀要求，平衡是有难度的，以上的介绍，应该为大家提供了成膜本色、中性盐雾高的很好工艺方法。
