没想到！这种铝材钝化技术完全可以替代阳极氧化

  铝型材以往为了达到耐腐蚀的效果，一般都会采用阳极氧化的工艺方法，但阳极氧化的处理成本太高；目前，有一些外观没有特别要求，只是要求耐腐蚀时间要求长的工件，完全可以使用我公司的二次钝化技术方法，不仅耐腐蚀不亚于阳极氧化，而且成本不到阳极氧化的30%，在追求低成本的制造行业中，该项技术得到广大客户的认可，下面为大家介绍铝材中性盐雾可以达到700小时以上的钝化工艺方法。

  首先是应选择以下基本工艺流程：除油减蚀-水洗-除灰活化处理-水洗--一次钝化处理--水洗-- 二次钝化—水洗--干燥。使用本工艺流程对于提高耐腐蚀盐雾钝化是基本保证。

  其次是关键工序基本工艺参数要求：1，除油、减蚀工序：很多制造者为了图省事，会将除油和减蚀合并一起处理，对于通过抛光后残留抛光蜡和油污严重的工件，两工序合并在一起处理效果不太好。减蚀一般可以使用30-40g/L，加温40-55度，浸泡时间为20-120秒的方式处理，减蚀产品表面质地应该是均匀、光滑、平整，无机械纹和材料纹；2除灰活化工序：除灰剂具备三种功能，一是除灰作用，二是化抛作用，三是活化基材表面，本公司配套专用活化剂为SY-30202型号，是一种不含氨氮和重金属的环保型除灰活化剂，浸泡时间3-5分钟。3.  一次钝化处理工序：使用药剂是三价铬钝化剂，型号sy-40201；稀释比例：15-20%(药水：水=1:4-6);  处理温度为30-40度；处理时间为：5-7分钟。4，  二次钝化处理工序：使用药剂是二次钝化剂，型号sy-40201B；稀释比例：20-30%(药水：水=1:3-4);  处理温度为55-60度；处理时间为：5-8分钟。

 在介绍本钝化工艺前两天，已有几家做格力空调散热条的厂家（散热条原来工艺为阳极氧化），在洽谈使用本工艺方法并打样；制造业为了生存，每种可降低成本且适用的工艺技术，都值得大家关注推广。

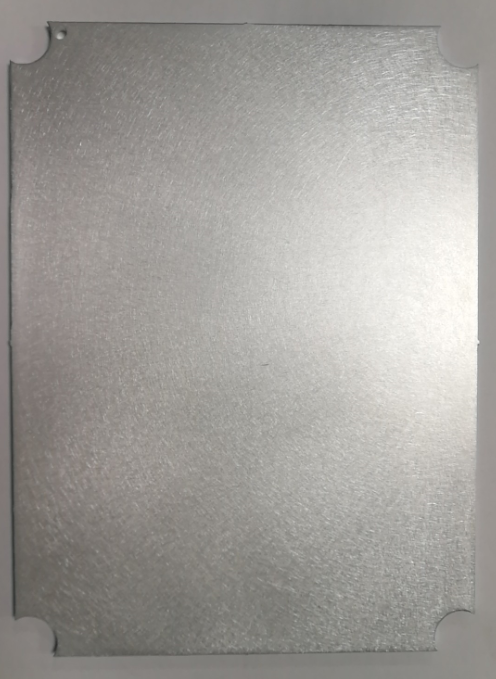

         6063钝化工艺效果
