无铬钝化剂作业管控说明

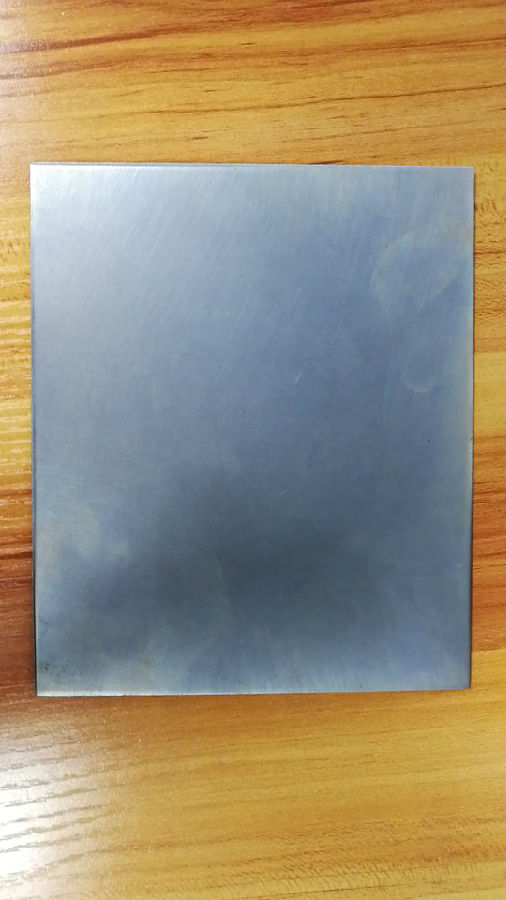

 双剂型的无铬钝化剂，药剂材料使用的是稀土金属盐，钝化剂具有非常稳定的化学性，其优异的性能不仅是其耐腐蚀性好，也表现在管控检测非常简单，结合我公司在客户的应用经验，对钝化剂在使用过程中的管控作下列说明。

1. 浓度管控：稀释浓度A剂10%，B剂10%，纯水80%。A:B=1:1.（质量份）

2. 总酸管控：无管控意义，由于药剂不含强酸，其酸性由无机盐溶解产生，管控无意义。

3. 游离酸管控：由于药剂属于弱酸型，其游离酸度很低，一般配槽稀释好后的游离酸约为0.3-0.6之间，测试比较难度大，管控不准确，管控意义不大。

4. PH值管控：（1）PH值为使用本药剂核心管控参数，PH正常工作范围应控制在3.8-4.2之间。（2）药剂配槽稀释后应检测PH值，如PH值不在管控范围，可用5%碳酸钠或氨水（少量缓慢加入）调整至PH工作范围。（3）在使用过程中随着药剂的消耗，PH值上升，当药剂的PH值大于4.2时，应使用同等份量的A剂和B剂混合后予以补充，直至药剂PH值降低至3.8-4.2之间。

5. PH管控建议：可以用只有酸性检测范围的pH值试纸，比较经济，且误差范围不影响药剂使用。

6. 温度管控：（1）药剂正常使用温度：20-50，水温低于20度，建议加温，温度在40-50度耐腐蚀性最好。（2）加温设备应为可温控的蛇形管，材料可用SUS316不锈钢制成。

7. 钝化剂槽液铝离子管控：

  （1） 高要求的耐腐蚀钝化建议铝离子的浓度应正控制在200PPM以下，药液中铝离子超500PPM，将会对转化膜造成严重不良影响。药液的铝离子超标，应该更换药液。

 （2）铝离子的检测可以使用离子检测仪或光谱检测仪。

  （3） 由于铝离子管控是测试误差管控比较难，一般客户都是采用规定时间更换槽液的办法，参照时间为7-10天。

 8，经验方法：

 （1）药剂添加：按处理40-50平方米需消耗药剂1kg（A剂0.5kg，B剂0.5kg）计算药剂消耗量，同时检测PH值的变化，可以更有效地实现管控，也可避免铝离子检测时带来误差所产生的问题。

（2），槽液更换：根据我们对大多数客户的跟踪，大批量生产，一般更换应为15-30天，要求越高，换槽时间应该缩短，可以根据品质要求和可接受成本协调处理。
