温度对三价铬钝化效果的影响
点击次数：2135
发布时间：2019-11-26
三价铬钝化，温度对钝化效果影响很容易被忽视，一些公司对钝化成膜的化学机理研究不够深入，对产品使用工艺及钝化效果没有进行系列化参数验证比对，难以发现温度对三价铬钝化的效果影响，下面我将各个温度点对钝化效果的影响情况综合如下：
1，室温或水温5度左右，钝化几乎没有成膜反应，即使放置1小时，也目视不到成膜颜色。
2，室温或水温在10度左右，钝化效果较差，钝化时间达到30分钟以上，可目视成膜，单成膜很淡很薄。
3，室温或水温在15度左右，钝化时间必须15分钟以上，才可以看到成膜。
4，室温或水温18度以上，钝化反应开始比较快，3分钟可以看到成膜。
5，室温或水温15度开始，每相隔2度，在同等浓度条件下，外观颜色差异仔细目视，可以看到成膜颜色差别。
6，槽液进行加热，成膜反应加快，最佳的成膜温度在30-40度，在这个温度范围内，成膜均匀，耐腐蚀效果极佳。
7，温度超越40度，成膜变得疏松，耐腐蚀效果随着温度升高而变差。
以上温度对三价铬钝化效果的影响，是经过本公司的该工程开发人员和售后技术服务共同总结的经验值，欢迎同行共同探讨。

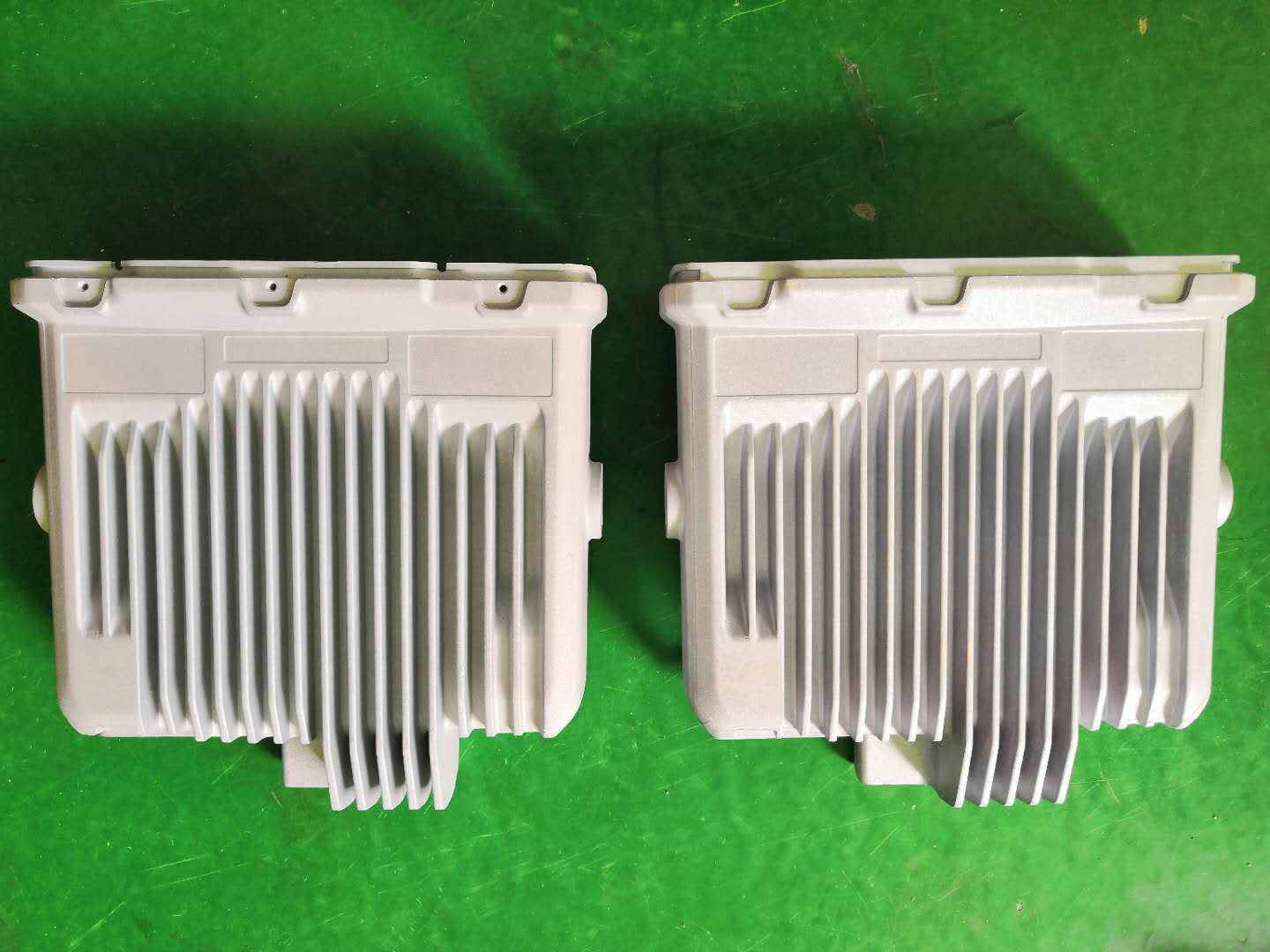

本色钝化效果图
