不锈钢303中性盐雾240小时以上怎么做？
点击次数：2610
发布时间：2021-08-17
不锈钢303材料由于碳与硫的含量比较高，其耐腐蚀性相对于304、316材料比较差，钝化后的中性盐雾也比较低，如何采取有效钝化工艺方案提高303材料的耐腐蚀性是大家一直关心得问题，本文为大家共同探讨一种SUS303中性盐雾可以达到240小时以上的工艺方法。

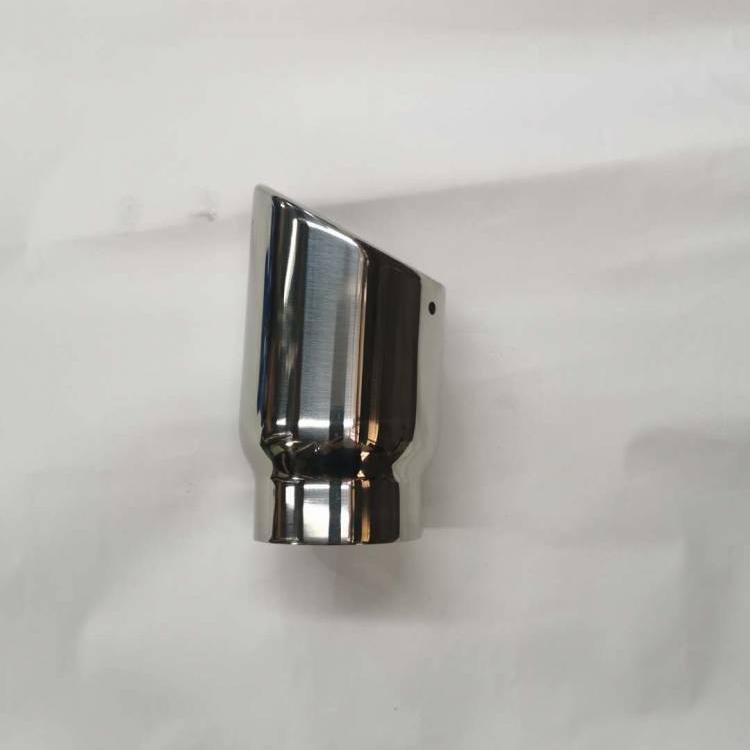

耐腐蚀性除了材料本身有关之外，还与表面加工状态有关，如有焊接、车、铣、刨等加工处理表面，在清洗时应该区别对待，如对于有焊接点的SUS303不锈钢，建议采用30%硝酸的清洗；机加工工件不建议采用有腐蚀性算的清洗，特别是盐酸的清洗，对材料耐腐蚀性破坏很大；目前，SUS303我们采取下列的钝化工艺获得了比较好的中性盐雾：一是采用SY-90301钝化液，常温浸泡30分钟，然后用水漂洗1-2分钟；再用SY-90300碱性复合钝化剂，加温60-70度，浸泡10分钟，取出后，在120度温度下，烘烤30分钟；通过以上的工艺方法，生产过程的抽检测试，机加工的中性盐雾高于240小时，而焊接部件的中性盐雾高于96小时。
对于SUS303来说，就目前行业的钝化效果评估，以上钝化工艺的中性盐雾，应该属于比较高的水平。
不锈钢303钝化
